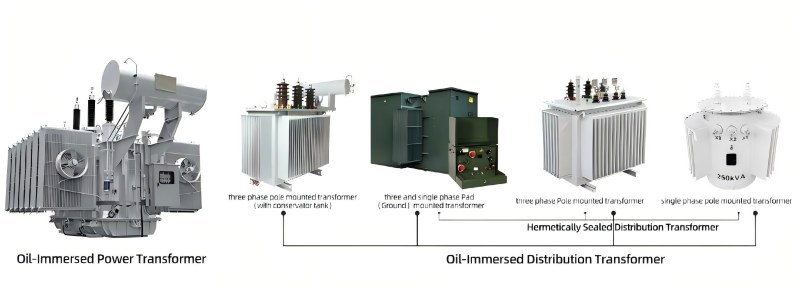

Į alyvą panardinamas tipo transformatorius

TAILI yra alyvos tipo transformatorių gamintojas ir tiekėjas. Mūsų gaminiai yragalios transformatoriaikuriame geležinė šerdis ir apvijos (ritės) yra visiškai panardintos į specialiai sukurtą izoliacinę alyvą (transformatorių alyvą), o alyva yra pagrindinė izoliacinė ir aušinimo terpė.

Pagrindiniai konstrukcijos komponentai:

1. Transformatoriaus korpusas

Šerdis: įžemintas magnetinis kelias, suformuotas sukraunant silicio plieno lakštus.

Apvija: Aukštos ir žemos įtampos ritės, pagamintos iš varinių arba aliuminio laidų, pagrindinis komponentas elektromagnetinei konversijai generuoti.

2. Alyvos bakas ir izoliacinė alyva

Alyvos bakas: Suvirintas plieninėmis plokštėmis, galintis laikyti transformatoriaus korpusą ir izoliacinę alyvą, kurią reikia sandarinti.

Izoliacinė alyva: Paprastai mineralinė alyva. Suteikia izoliacijos, šilumos išsklaidymo ir lanko gesinimo funkcijas.

3. Aušinimo sistema

Remiantis natūralia alyvos konvekcija arba priverstine cirkuliacija, šiluma iš vidaus yra pernešama į šilumos išsklaidymo įrenginius alyvos rezervuare.

Įprasti aušinimo būdai:

· ONAN (į alyvą panardinamas savaiminis aušinimas): šilumos išsklaidymo dėka natūrali alyvos ir oro konvekcija (dėžės sienelės arba šilumos išsklaidymo pelekai). Tinka mažiems ir vidutinio dydžio transformatoriams.

· ONAF (alyva panardintas oras aušinimas): Šilumos išsklaidymo įtaisuose sumontuokite ventiliatorius, kad priverstumėte aušinti oru. Padidina pajėgumus.

· OFAF (stiprus alyvos oro aušinimas): naudokite alyvos siurblius, kad padidintumėte alyvos cirkuliaciją ir sustiprintumėte priverstinį oro aušinimą. Naudojamas dideliems transformatoriams.

· OFWF (stiprus alyvos vandens aušinimas): naudokite alyvos siurblius, kad priverstumėte alyvos cirkuliaciją ir karštą alyvą atvėsinkite per vandens aušintuvus. Kaltiniai transformatoriai arba zonos, kuriose yra pakankamai vandens.

4. Apsaugos ir stebėjimo sistema:

· Alyvos rezervuaras (alyvos pagalvė): reguliuoja alyvos tūrį pagal temperatūros pokyčius, sumažina alyvos ir oro sąlyčio plotą bei atitolina alyvos senėjimą.

· Absorber (kvėpuojantis): Sudėtyje yra silikagelio, sugeriančio drėgmę iš oro, patenkančio į alyvos rezervuarą.

· Dujų relė (dujų relė): montuojama ant alyvos vamzdžio, kai viduje įvyksta nedidelis gedimas arba dėl rimto gedimo kyla alyvos srautas, siunčia signalą arba suveikia. Svarbiausia neelektrinė apsauga.

· Sprogimui atsparus vamzdis (slėgio mažinimo vožtuvas): Kai vidinis slėgis smarkiai padidėja, sulaužoma sprogimui atspari membrana arba atidaromas vožtuvas, kad būtų išleistas slėgis, neleisdamas alyvos bakui sprogti.

· Termometras: stebi aukščiausią alyvos temperatūrą.

· Alyvos lygio indikatorius: rodo alyvos lygį alyvos rezervuare.

Palyginti su sausaisiais transformatoriais, alyvos transformatorių pranašumai yra šie:

1. Didesnė talpa ir aukštesnis įtampos lygis

2. Didelis šilumos išsklaidymo efektyvumas ir didelis perkrovos pajėgumas

3. Ilgas izoliacijos tarnavimo laikas ir didelis patikimumas

4. Geri ekonominiai rodikliai

5. Santykinai žemesnis triukšmo lygis

6. Brandi priežiūros technologija

Kada pasirinkti alyvos transformatorių?

1. Aukštos įtampos lygis (virš 35kV).

2. Didelio galingumo reikalavimas (daugiau nei 2000kVA).

3. Montuojamas lauke arba atskiraipastotes, su geromis priešgaisrinės izoliacijos sąlygomis.

4. Jautrumas pradinėms investicijų išlaidoms ir turi pakankamai eksploatavimo bei priežiūros galimybių.

5. Lauko scenarijai su griežtais veikimo triukšmo reikalavimais.
