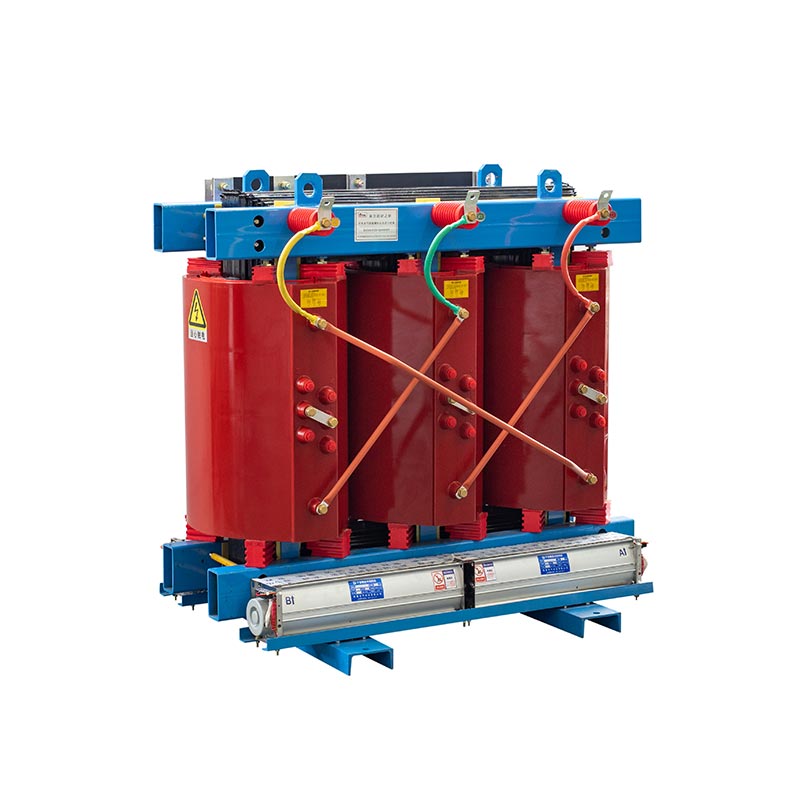

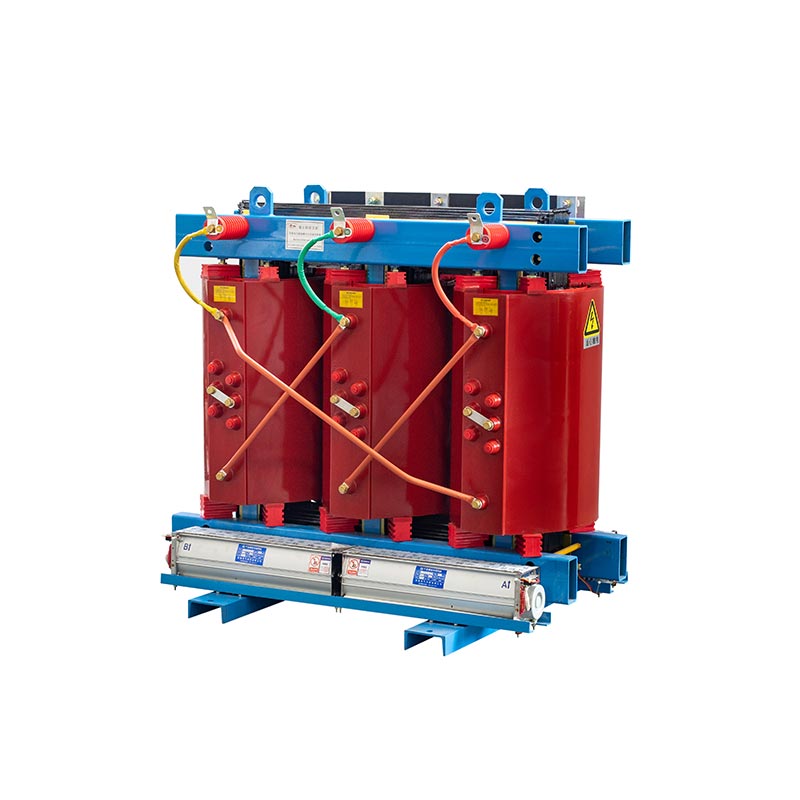

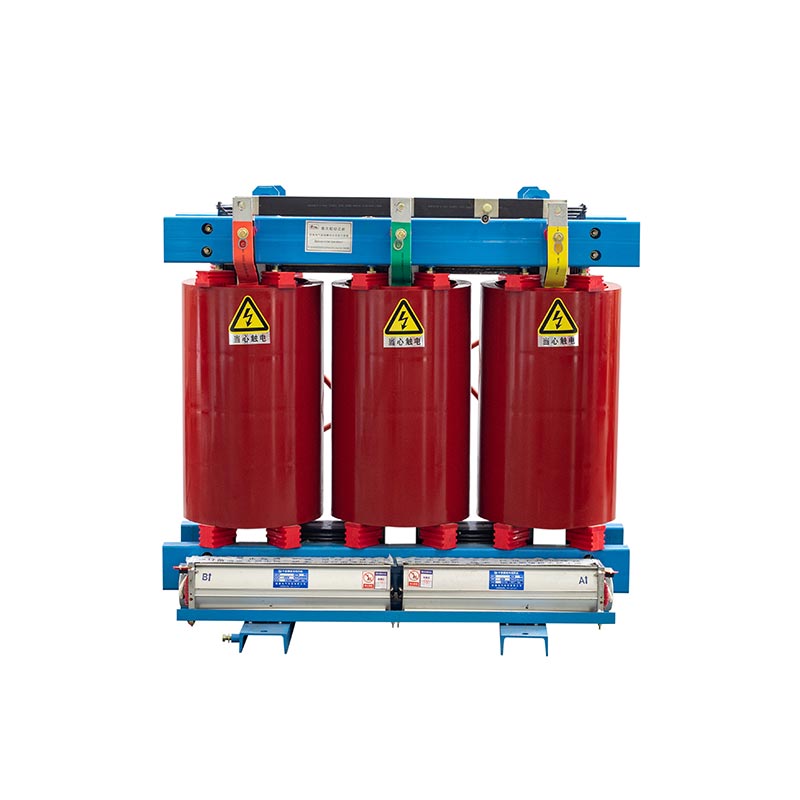

Epoksidinės dervos liejimo sauso tipo paskirstymo transformatorius

Pagrindinės savybės

Dėl unikalių konstrukcinių savybių ir puikių izoliacinių medžiagų epoksidinės dervos liejimo sauso tipo paskirstymo transformatoriai turi šiuos svarbius pranašumus.
Be alyvos, antipirenas, atsparus ugniai: Viduje nėra izoliacinės alyvos. Tai naudoja kietos izoliacinės medžiagos, tokios kaip epoksidinė derva, iš esmės pašalinančios gaisro, sprogimo ir alyvos pavojų nuotėkis.
Aplinkos sauga: Be toksiškų medžiagų. Net jei jis bus pažeistas, jis neužterš aplinką.
Priežiūra paprasta: Skirtingai nuo alyvos transformatorių, nereikia reguliariai tikrinti alyvos lygis ir kokybė. Priežiūros darbų krūvis nedidelis.
Lankstus montavimas: Jam keliami žemi reikalavimai pagrindo montavimui ir gali būti montuojami apkrovos centrą, taip sumažinant linijos nuostolius.
Atsparus drėgmei ir purvui: Apvijos, kurios buvo specialiai apdorotos, turi puikios drėgmei ir korozijai atsparios savybės.

Remiantis šiomis charakteristikomis, epoksidinės dervos liejimo sausojo tipo paskirstymo transformatorių taikymo scenarijai yra tokie taip pat labai platus.

Taikymas

Komerciniai ir civiliniai pastatai: Aukštybiniai pastatai, prekybos centrai, ligoninės, mokyklos, duomenys centrai ir kt.
Viešasis transportas ir infrastruktūra: oro uostai, dokai, metro stotys, naftos platformos, ir tt
Pramoniniai įrenginiai: Gamyklos dirbtuvės, CNC mašinų įranga ir kt prevencijos reikalavimai.
Nauji energijos laukai: Saulės energija, vėjo energija ir kt. žaliosios energijos sistemos

Standartinė specifikacija

1. Taikoma specifikacija: IEC 60076 / IEEE
2. Nominali galia : iki 4000 KVA
3. Pirminė įtampa: iki 35kV
4. Antrinė įtampa: 380/400/415V arba pritaikyta
5. Apvijų medžiagos: varis/aliuminis
6. Temperatūros kilimas: 90–100 ℃ arba pritaikytas
7. Aušinimo būdas: ONAN8. Dažnis: 50Hz/60Hz
9. Čiaupų įtampa: ±5% / ±2x2,5% arba pritaikyta
10. vektorių grupė: Dyn11 / Yyn0 / Yd11

Izoliacijos klasė

Epoksidinės dervos liejimo sauso tipo paskirstymo transformatorius turi tris bendras izoliacijos klases. Pagrindinė savybė izoliacija turi užtikrinti dielektrinį stiprumą ir išlaikyti tam tikras šilumines ribas. Izoliacijos klasės yra

Europos standartas (IEC 60076):

A klasė: maksimali apvijos temperatūra 105°C.
E klasė: maksimali apvijos temperatūra 120°C.
B klasė: maksimali apvijos temperatūra 130°C.
F klasė: maksimali apvijos temperatūra 155°C.
H klasė: maksimali apvijos temperatūra 180°C.
C klasė: maksimali apvijos temperatūra 220°C.

Amerikos standartas (ANSI / IEEE C57.12.01):

105 klasė: maksimali apvijos temperatūra 105°C.
150 klasė: maksimali apvijos temperatūra 150°C.
220 klasė: maksimali apvijos temperatūra 220°C.

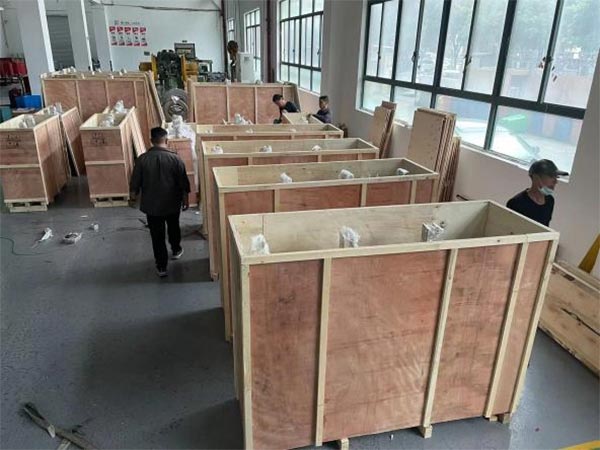

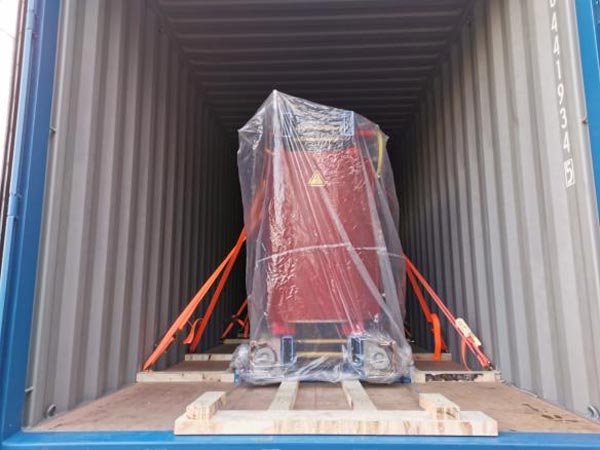

Pakuotės metodas

Pateikite šią informaciją ir mes galėsime pasiūlyti geresnes paslaugas.

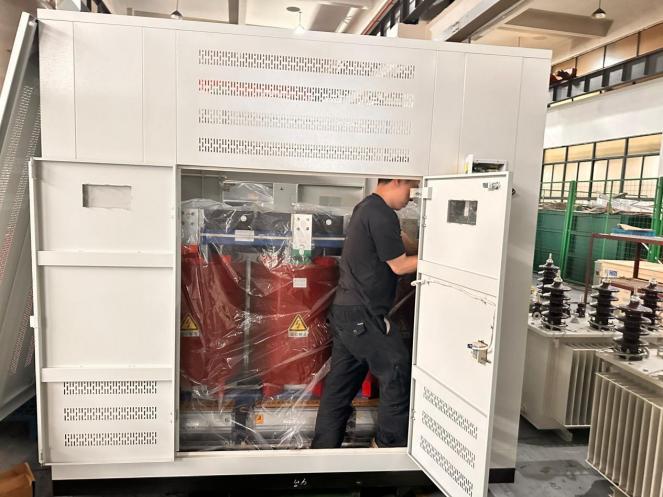

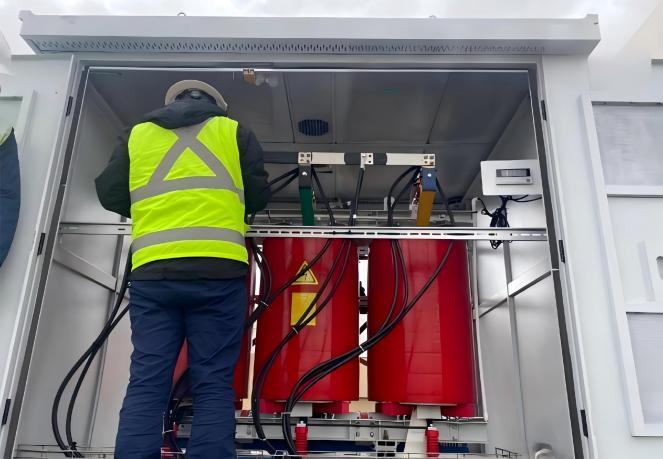

Produkto taikymo scenarijai

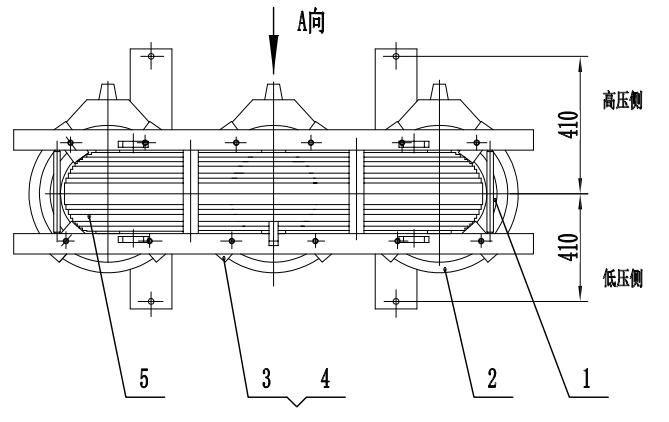

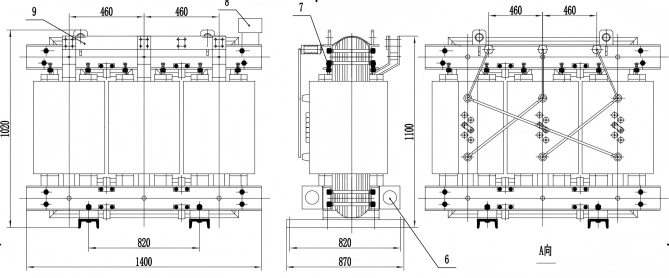

Gaminio techniniai parametrai

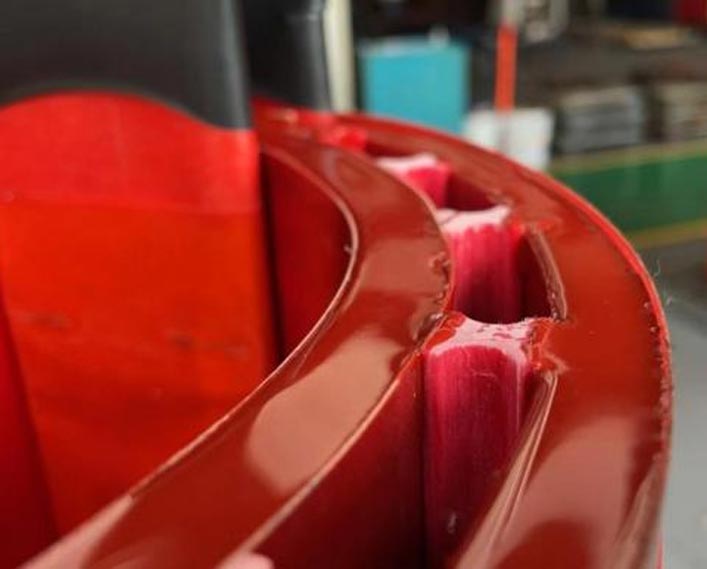

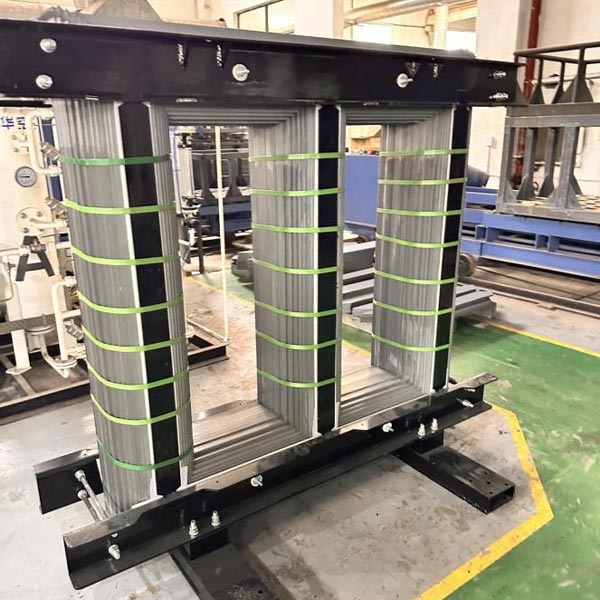

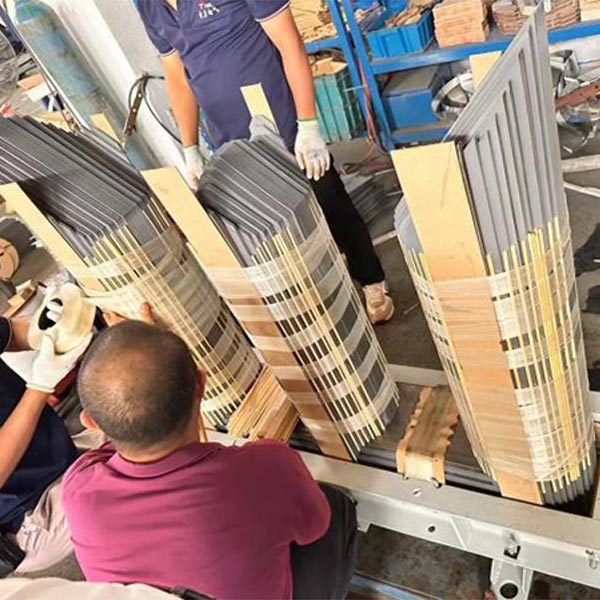

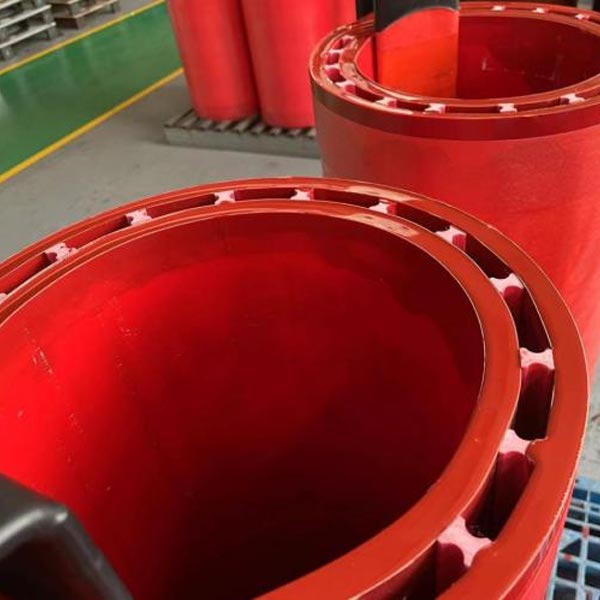

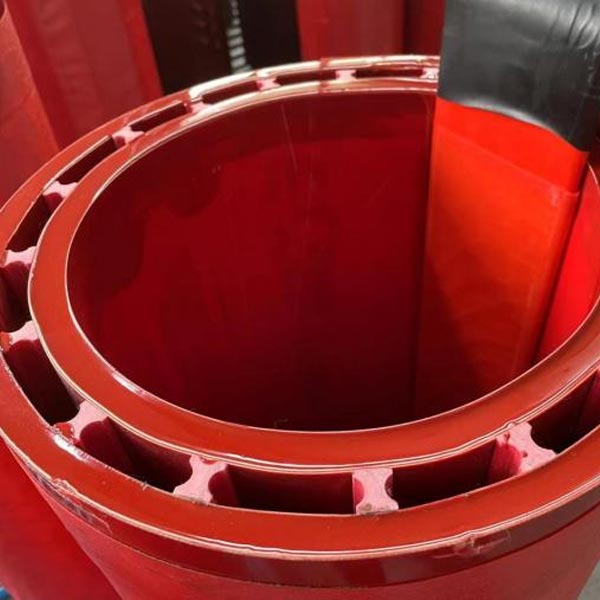

Gamyba

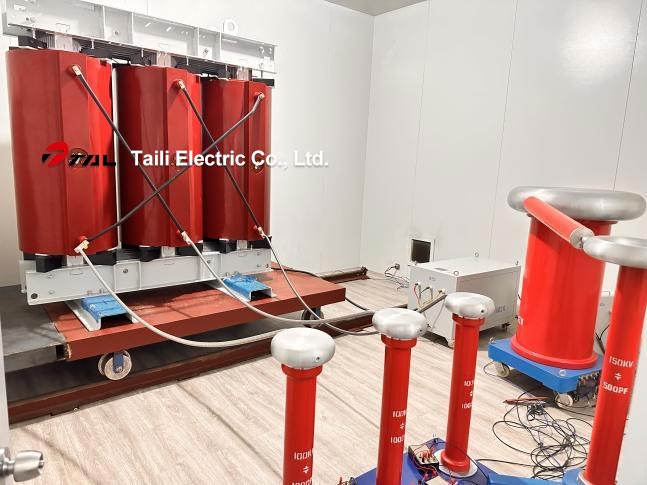

Testas

Įprasti testai:

· Įtampos santykio matavimas ir fazių poslinkio patikrinimas
· Izoliacijos varžos bandymas
· Apvijų varžos matavimas
· Atsparumo įtampai bandymas
· Sukelti atsparumo viršįtampai bandymą
· Tuščiosios eigos nuostolių ir jaudinančios srovės matavimas
· Trumpojo jungimo varžos ir apkrovos nuostolių matavimas
· Įtampos santykio matavimas ir fazių poslinkio patikrinimas
· Izoliacijos varžos bandymas
· Apvijų varžos matavimas
· Atsparumo įtampai bandymas
· Sukelti atsparumo viršįtampai bandymą
· Tuščiosios eigos nuostolių ir jaudinančios srovės matavimas
· Trumpojo jungimo varžos ir apkrovos nuostolių matavimas

Tipo testai

· Apšvietimo impulsų testas
· Temperatūros kilimo bandymas
