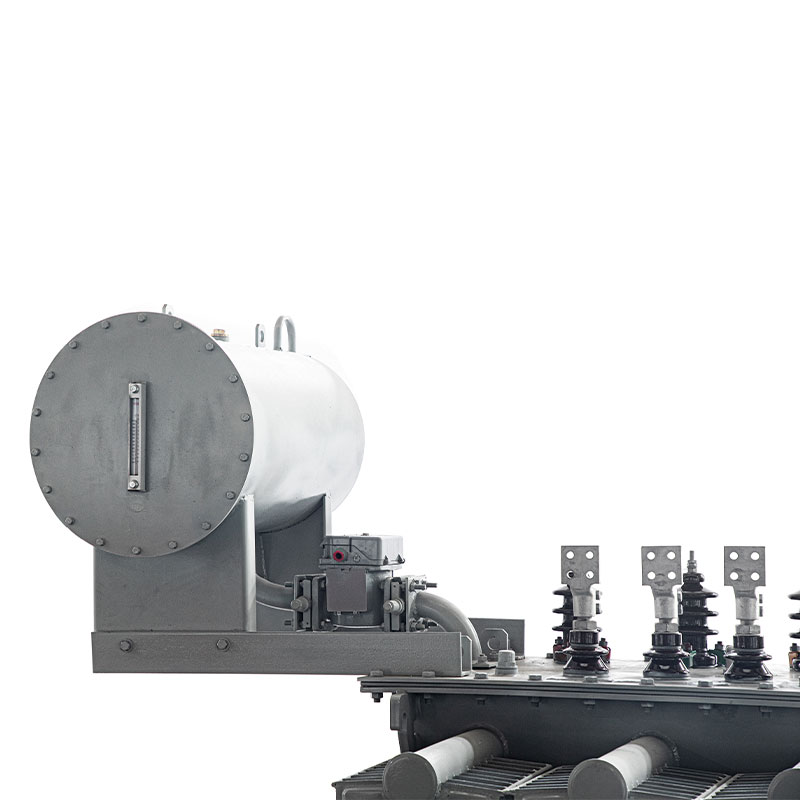

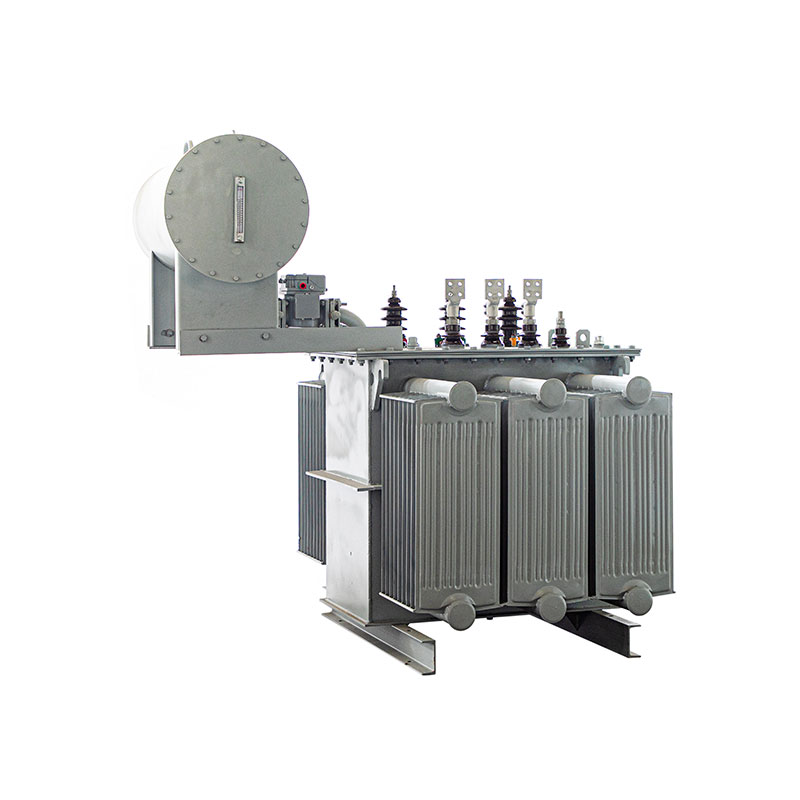

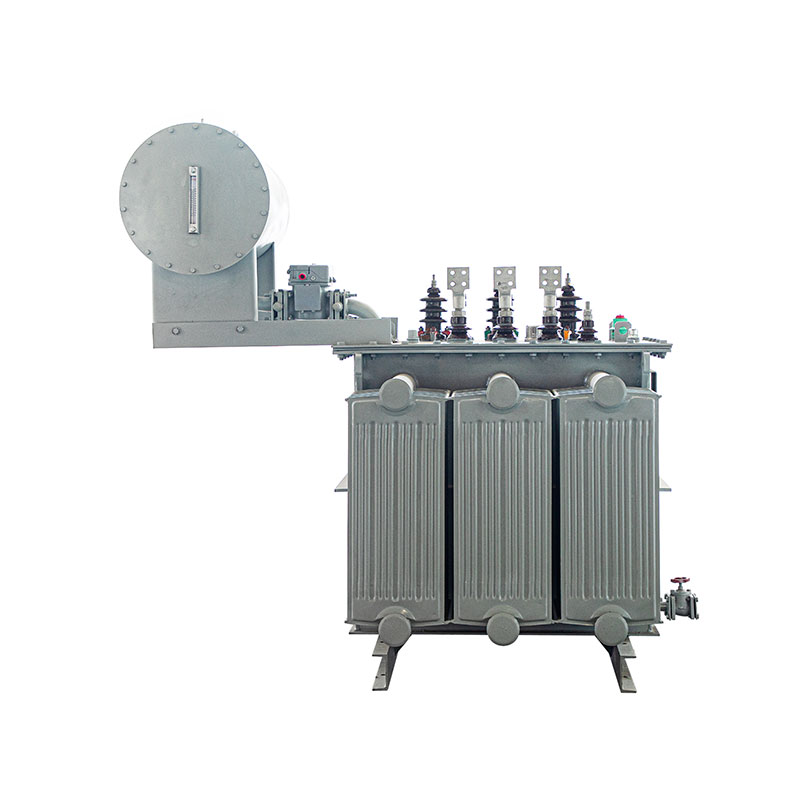

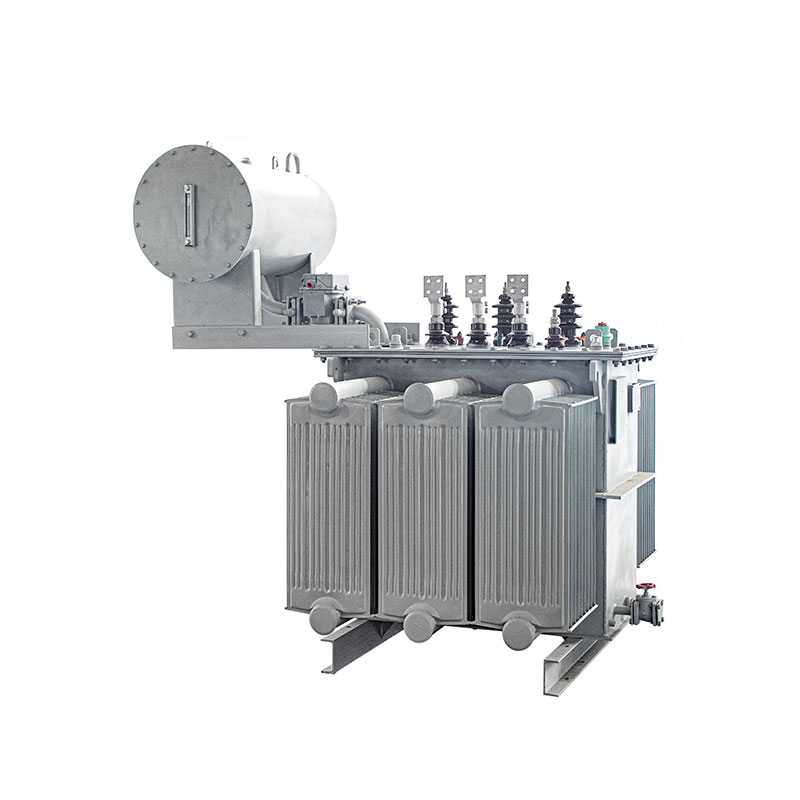

Trifazis panardinamas į alyvą tipo galios transformatorius

Jei ieškote patikimo 3 fazių alyvos tipo galios transformatoriaus tiekėjo ir norite plėtoti ilgalaikį bendradarbiavimą, rinkitės TAILI, nes turime didelę patirtį ir galime pasiūlyti pažangius produktus kartu su visapusiškomis paslaugomis.

Standartinė specifikacija

1. Taikoma specifikacija: IEC 60076 / IEEE

2. Nominali galia: iki 3150kVA

3. Pirminė įtampa: iki 66kV

4. Antrinė įtampa: 0,4 / 6,3 / 10,5 / 35 kV arba pritaikyta

5, apvijų medžiagos: varis/aliuminis

6.Temperatūros kilimas: 65 °C

7. Aušinimo būdas: ONAN/ONAF

8.Dažnis: 50Hz/60Hz

9. Čiaupų įtampa: ±2x2,5% / ±3x2,5% / ±8x1,5% arba pritaikyta

10.vektorių grupė: Yd11 / YNd11 / Dyn11 / YN

Vaizdo įrašas

Pateikite šią informaciją ir mes galėsime pasiūlyti geresnes paslaugas.

3 fazių panardinamųjų alyvos tipo galios transformatorių priežiūra yra sisteminga užduotis, kuria siekiama užtikrinti saugų, patikimą ir efektyviam transformatorių veikimui ir pratęsti jų tarnavimo laiką.

Kasdienis patikrinimas ir stebėjimas

1. Alyvos lygio patikrinimas

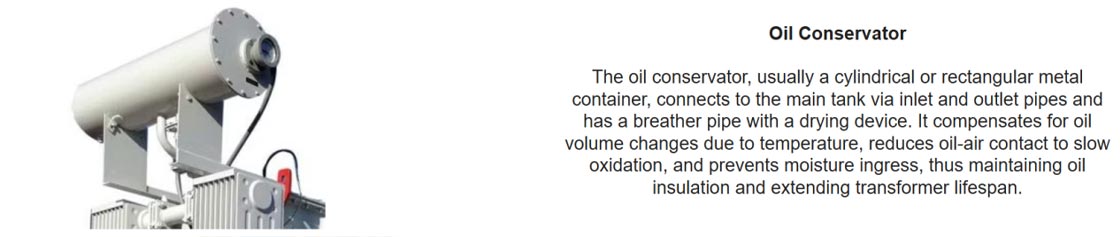

Patikrinkite, ar transformatoriaus korpuso ir alyvos rezervuaro (alyvos bako) alyvos lygis atitinka standartą temperatūros skalės diapazonas.

Anomalijos ir tvarkymas:

Perteklinis alyvos lygis: Tai gali būti dėl vidinių gedimų, dėl kurių susidaro dujos, arba dėl aukštos aplinkos temperatūros, sukeliančios alyvą išplėtimas. Patikrinkite, ar alsuoklis neužsikimšęs, ir išanalizuokite priežastį.

Nepakankamas alyvos lygis: Tai gali sukelti alyvos nuotėkis arba neįprasti vidiniai gedimai. Nedelsdami suraskite ir pašalinkite nuotėkio vietą ir nedelsdami papildykite kvalifikuotą tos pačios markės ir modelio izoliacinę alyvą.

2. Alyvos temperatūros patikra

Stebėkite temperatūros indikatorių ir patikrinkite, ar viršutinė alyvos temperatūra yra normali (paprastai ne aukštesnė 85 ℃) ir palyginkite jį su istoriniais veikimo duomenimis.

Anomalijos ir tvarkymas: Jei alyvos temperatūra neįprastai pakyla, tai gali būti dėl perkrovos, aušinimo įrenginio gedimas, vidinis perkaitimas (pvz., blogas kontaktas su geležine šerdimi, apvija ar čiaupų keitikliu) ir tt Priežastis turi būti nedelsiant nustatytas ir kreipiamas.

3. Alyvos nuotėkio patikra

Atidžiai apžiūrėkite visus sandarinimo paviršius, suvirinimo siūles, įvores, vožtuvus, dujų reles ir kitas transformatoriaus dalis bet kokių alyvos nutekėjimo pėdsakų.

Gydymas: jei aptinkamas nuotėkis, jį reikia nedelsiant pašalinti. Nedidelį nuotėkį galima pašalinti priveržiant varžtai. Dėl didelio alyvos nuotėkio reikia nutraukti elektros tiekimą, norint pakeisti sandarinimo komponentus arba suvirinti.

4. Izoliacinės alyvos spalva ir būklė

Stebėkite alyvos spalvą per alyvos lygio matuoklį.

Normalus: skaidrus, šviesiai geltonas.

Nenormalus: jei spalva tampa tamsesnė arba juoda, tai gali reikšti, kad alyva pablogėjo arba yra vidinių gedimų, pvz., lankų ar perkaitimas.

5. Garso (triukšmo) patikrinimas

Turinys: kai transformatorius veikia normaliai, jis skleidžia vienodą „zvimbimą“ elektromagnetinį garsą.

Anomalijos ir tvarkymas:

Padidėjęs ir vienodas garsas: tai gali reikšti perkrovą arba per didelę įtampą.

Netolygus traškėjimas arba traškėjimas: viduje yra vietinis iškrovimas arba izoliacijos gedimas.

Netolygus triukšmingas garsas: taip gali būti dėl atsilaisvinusių geležinių šerdies tvirtinimo detalių.

Jei aptinkami neįprasti garsai, reikia atlikti sustiprintą stebėjimą. Esant būtinybei, maitinimas turi būti nutrauktas išjungti apžiūrai.

6. Įvorių apžiūra

Patikrinkite, ar aukštos ir žemos įtampos įvorių paviršiai yra švarūs, ar nėra įtrūkimų, pažeidimų ar iškrovos žymės.

Apdorojimas: jei paviršiai nešvarūs, juos reikia nuvalyti. Jei yra įtrūkimų ar didelių išskyrų, reikia pakeisti įvores.

7. Respiratoriaus (drėgmės sugėriklio) patikra

Turinys: Patikrinkite silikagelio spalvą. Sausas silikagelis yra mėlynas, o prisotintas drėgmės jis tampa rausvas.

Procedūra: Kai daugiau nei 2/3 silikagelio pasidaro rausva, jį reikia pakeisti. Jei aliejaus puodelyje yra aliejaus, patikrinkite, ar alyvos lygis normalus.

8. Aušinimo sistemos patikra

Turinys: Oru aušinamų transformatorių atveju patikrinkite, ar ventiliatoriai veikia normaliai; aušinamiems aliejumi / vandeniu transformatorių, patikrinkite alyvos siurblių, vandens siurblių, ventiliatorių darbo sąlygas ir ar aušintuvuose nėra nuotėkio.

Naudojimas: nedelsdami pašalinkite visus gedimus, kad užtikrintumėte tinkamą šilumos išsklaidymą.

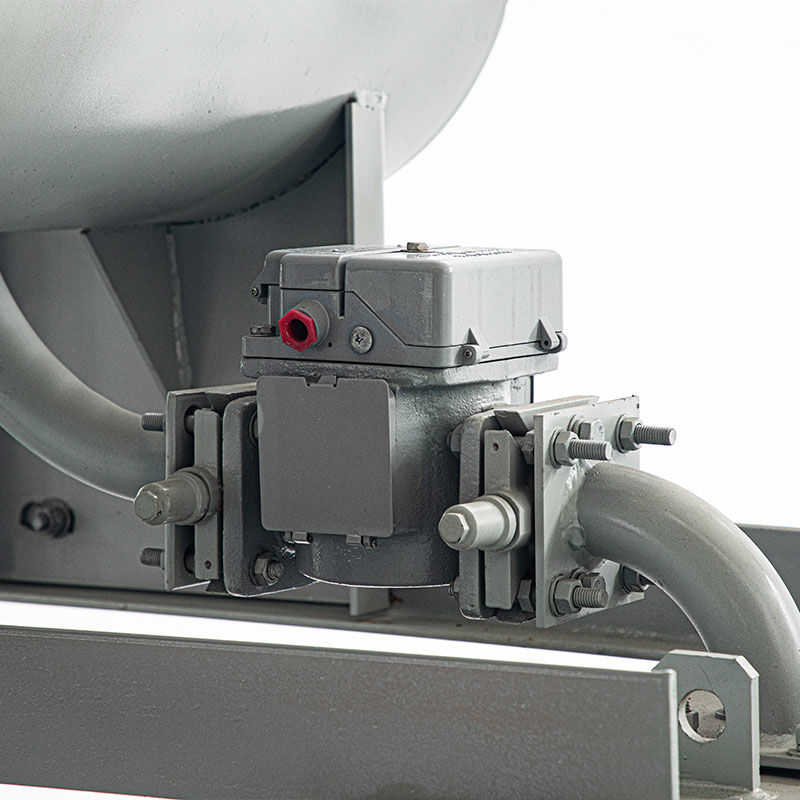

9. Dujų relės patikra

Patikrinkite, ar relės viduje nėra susikaupusių dujų ir ar stebėjimo langas yra skaidrus.

Gydymas: jei yra nedidelis dujų kiekis, jas reikia užregistruoti ir paimti mėginius analizei; jei dujų kiekis yra didelis, relė duos signalą arba suveiks, todėl reikia nedelsiant tvarkyti.

10. Įžeminimo įrenginio patikrinimas

Patikrinkite, ar korpusas ir neutralaus taško įžeminimo laidas yra tvirtai sujungti ir ar nėra rūdžių.
