Oro ir kieto SF₆ neturinčio 12 kV žiedinio pagrindinio bloko – kuris tinka jūsų projektui?

Dešimtmečius sieros heksafluoridas (SF₆) buvo naudojamos vidutinės įtampos skirstomųjų įrenginių izoliacinėms dujoms. Jo dielektrinis stiprumas ir lanko gesinimo savybės yra išskirtinės. Bet yra laimikis:SF₆yra labiausiai žinomos stiprios šiltnamio efektą sukeliančios dujos, su visuotiniu atšilimu potencialas (GWP) 23 500 kartų didesnis nei CO₂per 100 metų horizontą.

Projektams, kurie negali sau leisti SF₆nuotėkio rizika, Taili Electric siūlo du kompaktiškus, nulinio SF₆, nereikalaujantis priežiūros, be SF6žiedo pagrindinis blokassprendimai: TLH-12 ekologiška oro spinta ir TLG-12 kieta izoliuota spinta. Abu remiasi vakuuminiai pertraukikliai, skirti užgesinti lanką ir pašalinti SF₆visiškai, tačiau skiriasi struktūra ir geriausiais pritaikymais.

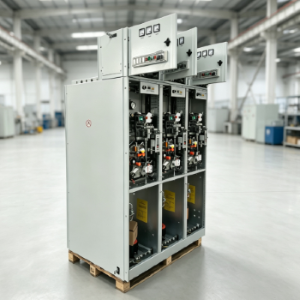

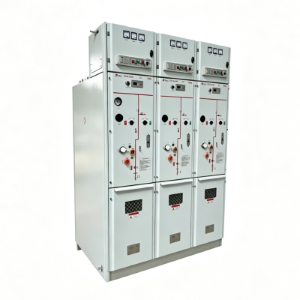

TLH-12: Sauso oro / azoto izoliacija Pagrindinis žiedo blokas

Kas tai yra

Pagrindiniai privalumai

• Nulinis šiltnamio efektas – jei bakas netyčia pradurtas arba atsiranda mikroskopinis nuotėkis, išeinančios dujos yra tiesiog švarus oras arba azoto. Jokios žalos aplinkai, jokios specialios regeneravimo įrangos.
• Nereikalaujantis techninės priežiūros dujų skyrius – suvirintas bakas yra suprojektuotas užsandarinti visą eksploatavimo laiką, todėl įprastinis slėgio patikrinimas ir papildymas nėra tinkami reikalaujama.
• Kompaktiškas plotas – mažesnis nei tradicinė oro izoliacija skirstomieji įrenginiai, todėl tinkami ant trinkelių montuojamiems transformatoriams ir yra kompaktiški antrinės pastotės.
• Ekonomiškai efektyvus – tarp dviejų SF₆- nemokami pasirinkimai, TLH-12 siūlo mažesnę įėjimo kainą, ypač dideliems užsakymams.

Ką reikia turėti omenyje

• Sauso oro / azoto dielektrinis stiprumas yra mažesnis nei SF₆. Bako suvirinimo kokybė ir vidinis ekranavimas turi būti griežtai kontroliuojamas.
• Įrenginiams dideliame aukštyje (virš 1000 m) izoliacija atstumai turi būti iš naujo patikrinti.
•

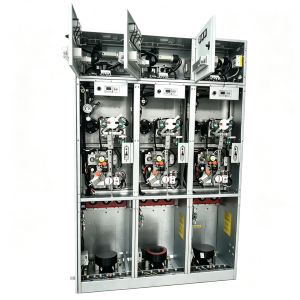

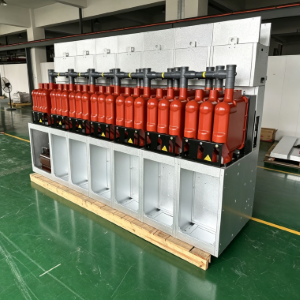

TLG-12: pagrindinis tvirtas izoliuotas žiedas Vienetas

Kas tai yra

Pagrindiniai privalumai

• Nulinė nuotėkio rizika – nėra dujų skyriaus, taigi yra tiesiog nėra ko nutekėti. Tai yra galutinis pasirinkimas, kai reikia įgyvendinti projektą garantija SF₆- nemokamai veikimas per visą gyvavimo ciklą.
• Atsparus drėgmei ir kondensacijai – kieta medžiaga inkapsuliacija apsaugo vidines dalis nuo drėgno oro, druskos rūko ir sunkaus dulkės. Jokio vidinės rasos susidarymo, jokio paviršiaus sekimo.
• Minimali priežiūra – be dujų tvarkymo, be manometrų, nėra užpildymo vožtuvai. Įprastas dėmesys apsiriboja išoriniu ekranavimu ir sujungimo taškai.
• Itin kompaktiškas – tvirtai izoliuotas modulis leidžia mažesni spintelės matmenys, o tai lemiamas pranašumas ankštoje požeminės kameros arba konteinerinės pastotės.

Ką reikia turėti omenyje

• Epoksidinės dervos liejimo procesas reikalauja didelio gamybos tikslumo – bet kokia tuštuma arba sąsajos defektas gali turėti įtakos ilgalaikiam patikimumui.
• Nepertraukiamai veikiant aukštai temperatūrai, puslaidininkis apsauginis sluoksnis turi būti periodiškai tikrinamas.
• Pradinė kaina yra didesnė nei TLH-12, tačiau dažnai taip yra kompensuoja mažesnės vietos palaikymo išlaidos.

Palyginimo lentelė: TLH-12 ir TLG-12 a Glance

Kuris SF₆– Ar turėtumėte pasirinkti pagrindinį nemokamą skambėjimo įrenginį?

Tiek TLH-12, tiek TLG-12 yra visiškai atitinka IEC 62271 serijos standartus ir gali būti sukonfigūruotas pagal OEM, kad atitiktų konkretūs projekto įtampos, apsaugos ir matavimo reikalavimai.

Pasirinkite TLH-12, jei:

• Perkate didelius kiekius standartiniam platinimui tinklus ar konteinerines pastotes.
• Aikštelė nėra ekstremali – normali vidaus / lauko temperatūra ir drėgmės.
• Norite ekonomiškai efektyviai patekti į SF₆- nemokama technologija, neprarandant našumo.
• Kasmet galite atlikti nedidelį sandarinimo patikrinimą priežiūra, ir nėra absoliutaus poreikio pašalinti dujų izoliaciją.

Pasirinkite TLG-12, jei:

• Įrenginys yra didelės rizikos aplinkoje – po žeme rūsiuose, pakrantės druskos ir rūko zonose arba nuolat kondensuojantis sąlygomis.
• Apkrova yra kritinė (ligoninės, duomenų centrai, pagrindiniai pramonės procesai) ir neplanuoti gedimai yra nepriimtini.
• Norite visiškos ramybės dėl dujų nuotėkio – nėra dujų, jokių nutekėjimų, jokių išimčių.
• Erdvės biudžetas itin mažas – kiekvienas centimetras Svarbus yra spintelės plotis.

Realaus pasaulio perspektyva: koks projektas Teams Say

Neseniai įgyvendintas saulės energijos projektas užsienyje Filipinai palygino abu variantus. Inžinierių komanda pasirinko TLH-12 64 paskirstymo taškai aplink saulės fermą, nes vieta buvo atvira, gerai vėdinama, o vietinė įmonė priėmė sauso oro izoliaciją. Dėl patalpų perjungimo stoties pakrantės administracijos pastato viduje, jie pasirinko TLG-12 – nes druskos rūkas ir didelė drėgmė anksčiau sukėlė sekimo gedimus įprastinė oro izoliacija pavara.

Šis mišrus požiūris tampa vis dažnesnis bendras: naudokite kiekvienąžiedo pagrindinis blokaskur ji atneša didžiausią vertę.

TAILI Electric: jūsų partneris SF₆- Nemokamas platinimas

TAILI Electric siūlo ir TLH-12 sausą orą / azoto blokas ir TLG-12 kieta izoliacija kaip standartiniai gaminiai, su lankstus pritaikymas eksporto projektams. Visi įrenginiai yra surinkti gamykloje ir pilnai išbandytas prieš pristatymą. Mūsų inžinierių komanda gali jums padėti:

• Įvertinkite aikštelės sąlygas ir pasirinkite tinkamiausią žiedinį pagrindinį vienetas
• Pritaikykite įtampą, apsaugą ir papildomą maitinimą vietiniam tinklui kodai
• Teikti dvikalbius dokumentus ir nuotolinę techninę pagalbą

Susisiekite su TAILI Electric šiandien ir aptarkite which SF₆- nemokamaižiedo pagrindinis blokasgeriausiai atitinka jūsų kitą projektą.
