Kodėl Pietų Amerikoje saulės energijos projektams verta rinktis ant slidžių montuojamą pastotę?

TAILI Electric buvo individualaus dizaino priešakyjeant slidžių montuojama pastotėsprendimai tarptautiniams saulės energijos projektams, kurių galia siekia iki 3200 kVA. Šiame straipsnyje nagrinėjama, kodėl šis atvirojo rėmo dizainas pranoksta tradicines uždaras KIOSK ir kompaktiškas pastotes, ypač sudėtingose ​​Pietų Amerikos dykumose.

Kas yra slydimui montuojama pastotė?

Slydimo pastotė yra surenkamas elektros energijos paskirstymo įrenginys, kuriame visi pagrindiniai komponentai - vidutinės įtampos skirstomieji įrenginiai, transformatoriai ir žemos įtampos skirstomieji skydai - yra integruoti į vieną plieninį pagrindo rėmą.

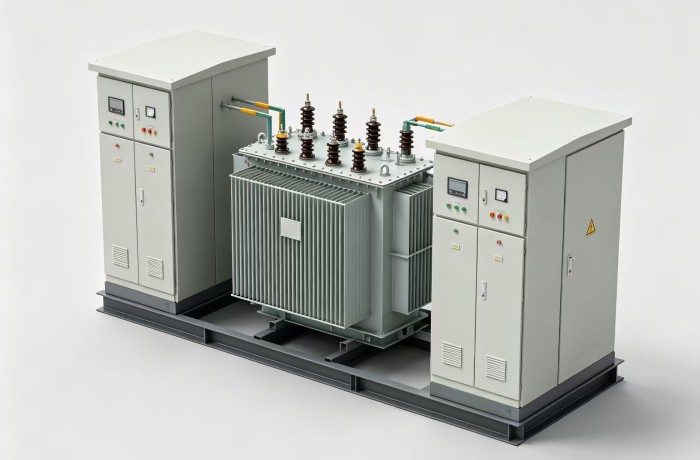

TAILI Electric pritaikyta ant slydimo montuojama pastotė pasižymi išskirtine atvira konfigūracija: alyvoje panardinamas transformatorius yra atviras centre, o abiejose pusėse yra atskiros aukštos ir žemos įtampos / matavimo spintelės – visa tai sumontuota ant vieningo plieninio strypo.

Ši dizaino filosofija visiškai prieštarauja uždaroms KIOSK arba kompaktinėms pastotėms, kur visa įranga yra metaliniame korpuse.

Kodėl atviro rėmo dizainas? Trys pagrindiniai privalumai

1. Puikus šilumos išsklaidymas dykumos sąlygomis

Saulės projektai visoje Pietų Amerikoje – nuo ​​Atakamos dykumos Čilėje iki aukštų Argentinos lygumų – susiduria su ekstremaliomis temperatūromis ir intensyvia saulės spinduliuote.

Slydimo pastotėje transformatoriaus radiatorius yra tiesiogiai veikiamas aplinkos oro. Šis natūralus konvekcinis aušinimas užtikrina:

Nereikia papildomų aušinimo ventiliatorių – pašalinamas bendras gedimo taškas Nėra vidinio perkaitimo pavojaus, dėl kurio transformatorius sumažėtų. Optimalus šiluminis efektyvumas net ir didžiausiomis vidurdienio sąlygomis

Priešingai, uždaros KIOSK pastotės sulaiko šilumą savo metaliniuose korpusuose. Dykumose vidinė temperatūra gali pakilti gerokai aukštesnė už aplinkos temperatūrą, todėl transformatoriai turi veikti mažesniu pajėgumu – tai brangus kompromisas bet kuriam saulės energijos ūkiui.

2. Supaprastintas montavimas ir priežiūra

Theant slidžių montuojama pastotėyra visiškai prijungtas ir patikrintas gamykloje. Montuojant vietoje reikia tik:

Išorinių kabelių prijungimas Įrenginio pastatymas ant paruošto pagrindo

Modulinė, atvira konstrukcija reiškia, kad transformatorius ir skirstomieji įrenginiai lieka nepriklausomai prieinami. Techninės priežiūros brigadai gali aptarnauti atskirus komponentus nesiginčydami su didelių gabaritų gaubto durimis ar neišardydami visos konstrukcijos.

3. Suderinimas su vietiniais tinklo standartais

Tai bene įtikinamiausias privalumas: atviro rėmo pastotė, montuojama ant slydimo, tapo de facto saulės energijos projektų standartu visoje Pietų Amerikoje.

Šalys, įskaitant:

Čilė

Peru

Argentina

Hondūras

Venesuela

...

plačiai pritaikė šią konfigūraciją fotovoltiniams įrenginiams. Vietos komunalinės paslaugos ir tinklų operatoriai yra susipažinę su projektu, tikrinimo protokolais ir priėmimo kriterijais. Pasirinkus ant slydimo montuojamą pastotę, žymiai supaprastina tinklo prijungimo patvirtinimą

procesas.

TAILI Electric slydimo sprendimai: du pristatymo variantai

Didelės elektros įrangos pristatymas į nutolusias projektų vietas visoje Pietų Amerikoje yra unikalus logistinis iššūkis. TAILI Electric siūlo dvi pristatymo konfigūracijasant slidžių montuojama pastotė, kiekvienas optimizuotas skirtingiems projektų masteliams ir logistikos reikalavimams.

1 variantas: integruotas vientisas slydimas

Konstrukcija: Aukštos įtampos spinta, transformatorius ir žemos įtampos spinta yra suvirinti ant vieno plieninio pagrindo. Visi vidaus laidai sukomplektuoti gamykloje.

Privalumai: Minimalūs montavimo darbai vietoje – nuleiskite, prijunkite ir įjunkite

Fiksuotos įrangos padėtys pašalina vidinių varinių šynų ar kabelių pasislinkimo riziką per vandenyną

Didžiausias patikimumas kritinėms programoms

Geriausiai tinka: Galia iki 800 kVA

kur visas komplektas gali būti išsiųstas kaip vienas vienetas.

Svarstymas: Didesnės siuntimo išlaidos dėl didesnio bendro ploto.

2 parinktis: varžtais suskirstyto tipo slydimas

Konstrukcija: Pagrindas yra padalintas į tris segmentus - aukštos įtampos sekciją, transformatoriaus sekciją ir žemos įtampos sekciją. Įranga tarp sekcijų jungiama naudojant iš anksto pagamintas lanksčias varines šynas arba lanksčius kabelius.

Vienetai gamykloje supakuojami atskirai ir siunčiami į atskiras dėžes. Vietoje sekcijos sujungiamos varžtais ir sujungiamos iš anksto pagamintos lanksčios jungtys.

1， Privalumai: kiekviena sekcija telpa į standartinį 40 pėdų HQ konteinerį – nereikia didelių gabaritų siuntimo

2， Žymiai sumažintos gabenimo jūra išlaidos dėl patikimesnio laivų tvarkaraščio

3 ， Nereikalaujama didelių gabaritų leidimo vežant vidaus kelių transportu Kinijoje

4， Lankstesnis vietinis transportas iki galutinės projekto vietos

5，Sumažėjusi žalos rizika – radiatoriai ir porcelianiniai izoliatoriai gauna specialią apsauginę pakuotę

6，Svarbi pastaba: mechaniškai padalintas tik pagrindas. Visoms elektros jungtims naudojamos iš anksto pagamintos lanksčios jungtys, kurios iki minimumo sumažina elektros instaliacijos darbus vietoje.

Bendri visų siuntų pakuotės reikalavimai

Nepriklausomai nuo pasirinkto pristatymo varianto, TAILI Electric laikosi griežtų pakavimo protokolų:

1， Integruotos slydimo siuntos: pagrindas turi būti suvirintas naudojant standartinį konteinerio kėlimą ir tvirtinimą

taškais, plieniniais vieliniais lynais, tvirtinančiais įrangą konteinerio viduje

2 ， Transformatoriniai radiatoriai ir porcelianiniai izoliatoriai: gaukite specializuotą apsaugą nuo susidūrimo ir

apsauga nuo druskos nuo rūko / lietaus tranzitui vandenynu

3 ，Aukštos ir žemos įtampos skirstomieji įrenginiai: visiškai užsandarinti plastiku hidroizoliacijai ir dulkėms

apsauga transportuojant ir sandėliuojant vietoje

Taikymo scenarijai

TAILI Electric pritaikyti ant slydimo montuojamų pastočių sprendimai yra naudojami įvairiose srityse: Fotovoltinės saulės energijos fermos (pagrindinis pritaikymas) Dauguma TAILI ant slydimo montuojamų pastočių yra saulės PV įrenginių pakopiniai transformatoriai. Tipiškos konfigūracijos apima:

Kasybos ir pramonės projektai

Be saulės energijos, ant slydimo montuojama pastotė taip pat plačiai naudojama kasybos operacijose Čilėje ir Peru, taip pat bendruose pramonės įrenginiuose, kuriems reikalingas patikimas ir greitas energijos paskirstymas.

Išvada

Slidinė pastotė užsitarnavo savo poziciją kaip tinkamiausias sprendimas saulės energijos projektams visoje Pietų Amerikoje dėl praktinių pranašumų derinio:

1， Puikus šilumos išsklaidymas dykumos aplinkoje – nėra aušinimo ventiliatorių, nėra sumažinimo

2， Supaprastintas montavimas ir priežiūra – gamykliniai laidai, nepriklausomai prieinami komponentai

3，Suderinimas su vietiniais tinklo standartais – sklandesnis patvirtinimas, greitesnis projekto paleidimas

4 ， Lanksčios pristatymo galimybės – vienetas mažesniems projektams, padalintas didesniems įrenginiams su logistikos apribojimais

TAILI Electric suteikia ilgametę patirtį projektuojant ir gaminant pritaikytus slydimo pastočių sprendimus tarptautinėms rinkoms. TAILI galia iki 3200 kVA ir įtampos konfigūracija, pritaikyta konkrečioms šalies reikalavimams, užtikrina energijos paskirstymą iki galo, kuris patikimai veikia sudėtingiausioje pasaulio aplinkoje.

Savo kitam saulės energijos projektui Pietų Amerikoje pasirinkite sprendimą, kuriuo pasitiki vietinės komunalinės įmonės – pasirinkiteant slidžių montuojama pastotėiš TAILI Electric.
