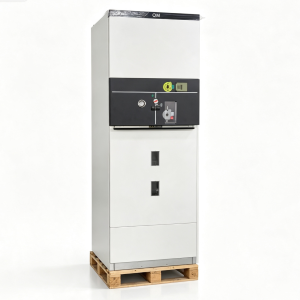

24KV pusiau izoliuotas dujomis izoliuotas skirstytuvas (GIS)

TaiLi Electric 24kV pusiau izoliuoti skirstomieji įrenginiai (toliau – ši skirstomoji įranga) – tai kompaktiška, SF₆ izoliuota metaliniu apvalkalu skirstomoji įranga, skirta 24kV vidutinės įtampos elektros skirstymo sistemoms. Šio skirstomojo įrenginio vardinė įtampa yra 24 kV, 630 A ir 50/60 Hz.

pagamintas griežtai laikantis GB ir IEC standartų. Ši skirstomoji įranga tinka žiediniams pagrindiniams blokams, antrinėms pastotėms, pramoniniams objektams, komerciniams pastatams ir atsinaujinančios energijos projektams.

Pagrindinės savybės

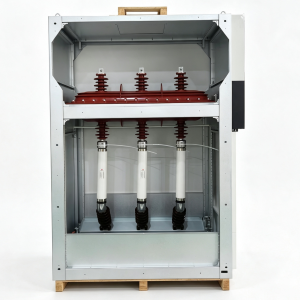

• Visiškai sandarus nerūdijančio plieno bakas – TaiLi Electric 24kV pusiau izoliuota skirstomoji įranga turi visiškai sandarų nerūdijančio plieno baką, pagamintą iš 3–5 mm storio nerūdijančio plieno plokščių, suvirintų suvirinimo robotais, kad būtų užtikrinta minimali deformacija ir puikus sandarumas dujoms. Visos TaiLi Electric 24kV pusiau izoliuotos skirstomosios įrangos dalys ir perjungimo įtaisai yra įtaisyti šioje talpykloje, kuri užpildyta SF₆ dujomis kaip izoliacinė ir lanko gesinimo terpė. Ši konstrukcija užtikrina, kad TaiLi Electric 24 kV pusiau izoliuoti skirstomieji įrenginiai neliktų paveikti išorinių aplinkos sąlygų, tokių kaip drėgmė, dulkės ir užterštumas.
• Aukštas apsaugos lygis – TaiLi Electric 24kV pusiau izoliuotų skirstomųjų įrenginių sandarus bakas pasiekia IP67 apsaugos laipsnį, todėl ši skirstomoji įranga gali patikimai veikti net laikinai panardinant vandenį. Išorinis TaiLi Electric 24kV pusiau izoliuotų skirstomųjų įrenginių korpusas yra IP4X.
• Trijų padėčių apkrovos pertraukimo jungiklis – TaiLi Electric 24kV pusiau izoliuota skirstomoji įranga turi trijų padėčių apkrovos pertraukimo jungiklį (uždarytas/atviras/įžemintas), suvirintas SF₆ užpildyto nerūdijančio plieno bako viduje. TaiLi Electric 24kV pusiau izoliuotų skirstomųjų įrenginių perjungimo mechanizmas pasižymi korozijai atspariomis medžiagomis ir savaime sutepančiais guoliais, užtikrinančiais mažas darbo pastangas, didelį patikimumą ir ilgesnį tarnavimo laiką.

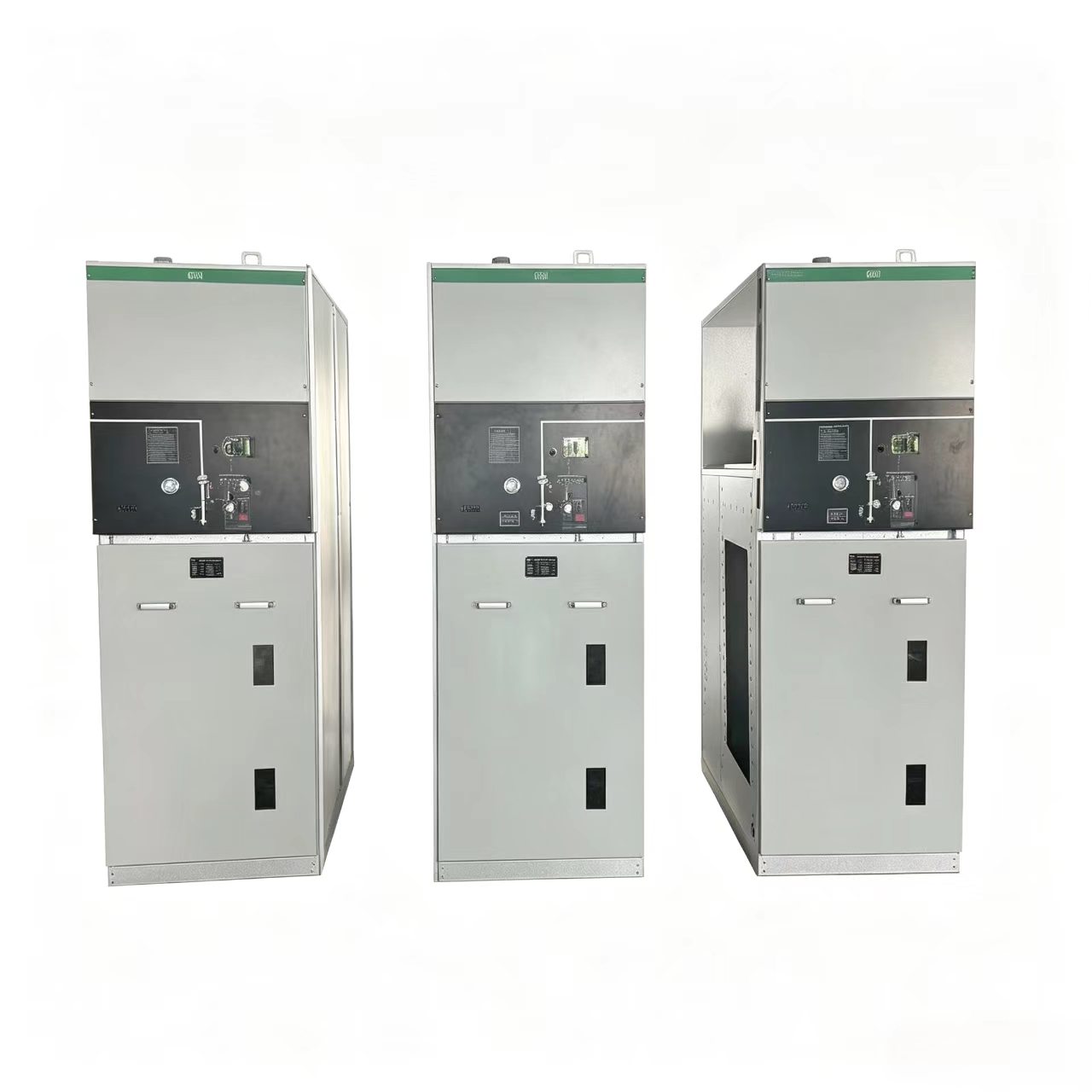

• Modulinis ir išplečiamas dizainas – TaiLi Electric 24kV pusiau izoliuoti skirstomieji įrenginiai turi modulinę konfigūraciją, leidžiančią lanksčiai derinti ir išplėsti, nereikia tvarkyti dujų surinkimo metu. TaiLi Electric 24kV pusiau izoliuoti skirstomieji įrenginiai yra tiek stacionarios, tiek išplečiamos konfigūracijos, atitinkantys įvairius pastočių reikalavimus kompaktiškų skirstomųjų įrenginių sprendimams.
• Išsamus mechaninis blokavimas – TaiLi Electric 24kV pusiau izoliuoti skirstomieji įrenginiai turi pilną penkių prevencinių mechaninių blokavimo sistemą, kuri apsaugo nuo veikimo klaidų ir užtikrina darbuotojų saugumą.
• „Smart-Ready“ – „TaiLi Electric“ 24 kV pusiau izoliuotuose skirstomuosiuose įrenginiuose gali būti sumontuoti motorizuoti mechanizmai, įtampos transformatoriai ir paskirstymo automatikos terminalų blokai, leidžiantys nuotoliniu būdu stebėti ir valdyti.

Techninės specifikacijos

Programos

TaiLi Electric 24kV pusiau izoliuoti skirstomieji įrenginiai yra plačiai naudojami keliuose energetikos sektoriuose:

• Pagrindiniai žiediniai įrenginiai – kaip pagrindinė 24 kV žiedinių tinklų sudedamoji dalis, skirta elektros paskirstymui mieste ir kaime.
• Antrinės pastotės – Kompaktiški, priežiūros nereikalaujantys skirstomųjų įrenginių sprendimai mažose ir vidutinio dydžio pastotėse.
• Pramonės objektai – energijos paskirstymas gamyklose, kasyklose ir gamybos įmonėse.
• Komerciniai pastatai – skirti prekybos centrams, ligoninėms, sporto aikštelėms ir aukštybiniams pastatams.
• Infrastruktūra – oro uostai, metro sistemos, geležinkeliai ir tuneliai.
• Atsinaujinanti energija – vėjo jėgainės ir fotovoltinės elektrinės.
• Ant pagrindo montuojamos ir požeminės pastotės – tinka lauko aptvaroms arba pusiau požeminėms instaliacijoms.

DUK

1 klausimas: koks yra tipiškas šios skirstomosios įrangos SF₆ dujų nuotėkio greitis?

A: TaiLi Electric 24kV pusiau izoliuotų skirstomųjų įrenginių metinis SF₆ nuotėkio rodiklis yra ≤0,1%. Užsandarintas bakas yra suvirintas suvirinimo robotais, kad būtų užtikrintas puikus dujų sandarumas, o konstrukcija garantuoja, kad nebus nuotėkio daugiau nei 30 metų.

2 klausimas: ką daryti, jei SF₆ slėgis nukrenta arba aptinkamas dujų nuotėkis?

A: Jei SF₆ tankio monitorius rodo žemą slėgį arba suveikia aliarmas, nedelsdami nutraukite veikimą, nustatykite nuotėkio šaltinį, pataisykite nuotėkio vietą ir pripildykite skirstomąjį įrenginį SF₆ dujomis iki nurodyto slėgio. Rekomenduojama reguliariai tikrinti dujų slėgio matuoklį ir tankio relę.

3 klausimas: ar šiam skirstomajam įrenginiui reikia reguliarios priežiūros?

A: Ne. TaiLi Electric 24kV pusiau izoliuoti skirstomieji įrenginiai yra sukurti kaip priežiūros nereikalaujantis produktas. Visiškai sandarus nerūdijančio plieno bakas apsaugo nuo kontakto tarp izoliuojančių dujų ir išorinės aplinkos, todėl nereikia periodinių patikrinimų, dujų mėginių ėmimo ar regeneravimo per visą gaminio naudojimo laiką.
