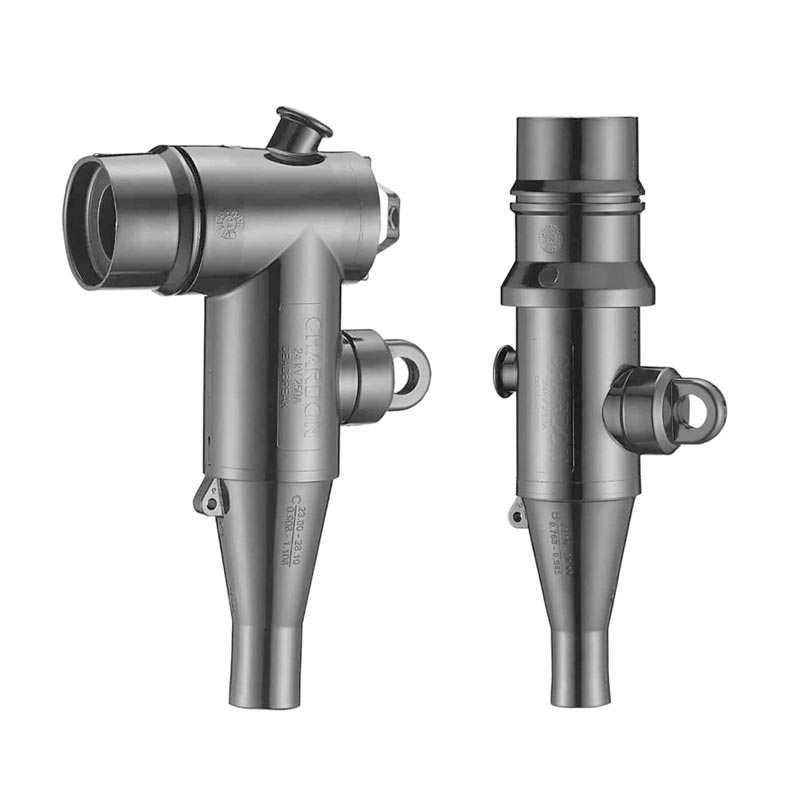

Kaip atskiriamos jungtys pagerina vidutinės įtampos skirstomųjų įrenginių saugumą?

Vidutinės įtampos paskirstymo pasaulyje saugumas yra ne tik prioritetas – tai pats pagrindas, ant kurio kuriamos patikimos elektros energijos sistemos. Atskiriamos jungtys, dažnai pamirštamos kaip paprasti komponentai, atlieka pagrindinį vaidmenį saugant personalą ir įrangą montuojant, prižiūrint ir eksploatuojant. „Taili Electric Co., Ltd.“ dešimtmečius tobulinome šias svarbias sąsajas, siekdami užtikrinti, kad užmezgę ryšį taip pat sukurtumėte kliūtį nuo gedimų, lanko ir neplanuotų gedimų. Mūsų inžinerijos filosofija remiasi idėja, kad gerai suprojektuota atskiriama jungtis galimą pavojų paverčia kontroliuojama, nuspėjama sąsaja. Naudodami pažangias medžiagas ir tikslią gamybą, mūsų gamykla siūlo sprendimus, kurie viršija tarptautinius standartus, užtikrindami ramybę kiekvienoje jungtyje.

Šiuolaikiniams vidutinės įtampos skirstomiesiems įrenginiams reikalingi komponentai, galintys atlaikyti atšiaurias aplinkas, tuo pačiu leidžiantys greitai ir saugiai įsikišti.Atskiriamos jungtysyra neapsakomi šios ekosistemos herojai, leidžiantys matomai atsijungti ir išbandyti, nepažeidžiant darbuotojų įtampų. Skirtingai nuo tradicinių varžtų jungčių, kurioms reikalingi sunkūs įrankiai ir arti maitinimo įtaisų, mūsų atskiriamos jungtys siūlo liesti saugią sąsają. Šis esminis konstrukcijos poslinkis drastiškai sumažina lanko blyksnių pavojų, kuris išlieka vienu pavojingiausių įvykių atliekant elektros darbus. Šiame straipsnyje aptarsime techninius ir eksploatacinius šių įrenginių pranašumus, parodydami, kodėl jie yra būtini šiuolaikiniams saugos protokolams. Nurodydami specifiką, atminkite, kad kiekvienas mūsų gaminamas komponentas liudija mūsų įsipareigojimą apsaugoti gyvybes ir turtą.

Turinys

• Dėl ko atskiriamos jungtys yra esminis saugos komponentas vidutinės įtampos skirstomuosiuose įrenginiuose?
• Kaip atskiriamos jungtys sumažina lanko blykstės riziką montuojant ir prižiūrint?
• Kodėl medžiagų ir dizaino parametrai yra būtini norint užtikrinti patikimą veikimą?
• Kaip mūsų gamykla užtikrina pastovią kabelių priedų kokybę?
• Santrauka: Atskiriamų jungčių saugos kraštas
• Dažnai užduodami klausimai (DUK)

Dėl ko atskiriamos jungtys yra esminis saugos komponentas vidutinės įtampos skirstomuosiuose įrenginiuose?

Atskiriamos jungtys yra sąsaja tarp maitinimo kabelio ir skirstomųjų įrenginių, o jų konstrukcija tiesiogiai įtakoja bendrą įrenginio saugumą. Skirtingai nuo fiksuotų jungčių, atskiriamos jungtys leidžia valdyti atjungimo tašką. Tai reiškia, kad atliekant įprastinius patikrinimus ar avarines situacijas, technikai gali izoliuoti grandinę neišardydami viso mazgo. Mūsų gamykla sukūrė šias jungtis taip, kad būtų aiškiai ir matomai nutrūkęs, o tai yra pagrindinis blokavimo / žymėjimo procedūrų reikalavimas. Galimybė vizualiai patikrinti izoliaciją pašalina spėliones ir žymiai sumažina atsitiktinio kontakto su įtampingomis dalimis tikimybę. Vidutinės įtampos sistemose, kur įtampa paprastai svyruoja nuo 5kV iki 35kV, net ir nedidelė klaida gali sukelti katastrofiškų pasekmių. Integruodami talpinius bandymo taškus į savo dizainą, įgaliname netrukdomą įtampos aptikimą, pridėdami dar vieną patikros sluoksnį prieš užmezgant bet kokį fizinį kontaktą.

Be to, mechaninė atskiriamų jungčių konstrukcija prisideda prie jų saugos profilio. Jie sukurti taip, kad atlaikytų magnetines jėgas, susijusias su trumpojo jungimo srovėmis. Gedimo atveju silpna jungtis gali tapti sviediniu arba lanko užsidegimo tašku. Tačiau mūsų jungtys yra sukurtos su tvirtais fiksavimo mechanizmais, kurie išlaiko vientisumą esant ekstremalioms prievartoms. Jungties ekranuojantys sluoksniai taip pat užtikrina tolygų elektrinio lauko pasiskirstymą ir neleidžia daliniam iškrovimui – tyliam priešui, kuris laikui bėgant ardo izoliaciją. „Taili Electric Co., Ltd.“ kiekvieną jungtį vertina kaip tęstinumo sergėtoją. Laidžių guminių įdėklų ir Faradėjaus narvų dizaino naudojimas mūsųkabelių priedaiužtikrina streso valdymą ir nelieka tuštumų, kuriose galėtų atsirasti jonizacija. Šis dėmesys detalėms reiškia, kad skirstomieji įrenginiai išlieka saugūs ilgus dešimtmečius, o ne tik pirmą dieną.

Kaip atskiriamos jungtys sumažina lanko blykstės riziką montuojant ir prižiūrint?

Lanko blykstė yra pagrindinė elektros darbuotojų traumų priežastis. Tai atsitinka, kai pažeidžiama izoliacija arba izoliacija tarp laidininkų, leidžianti srovei keliauti oru. Atskiriamos jungtys sumažina šią riziką dėl kelių būdingų dizaino ypatybių. Pirma, jie suteikia neveikiančią sąsają, o tai reiškia, kad grandinė atjungiama prieš fizinį atskyrimą, kai atliekamos tinkamos procedūros. Tačiau tikroji saugumo naujovė slypi apkrovos pertraukimo variantuose. Programoms, kurioms reikalingas tiesioginis perjungimas, mūsų gamykla gamina jungtis su lanko gesinimo technologija. Šie prietaisai naudoja lanko sukuriamą slėgį, kad jį pailgintų ir atvėsintų abliacijos kameroje, saugiai užgesindami. Ši galimybė reiškia, kad operatoriai gali atjungti apkrovas kontroliuojamomis sąlygomis, nepatirdami sprogimo energijos.

Kitas svarbus aspektas yra liesti dizainas. Visos laidžios dalys yra giliai įdubusios izoliacinėse medžiagose. Kai įjungta atskiriama jungtis, jungtis yra visiškai ekranuota. Jei technikas turi išbandyti kabelį, jis gali naudoti tam skirtą bandymo tašką arba, kai kuriose konstrukcijose, dalinai atjungti naudojant šautuvo lazdą, likdami saugiu atstumu. Mūsų kabelių priedai yra sukurti taip, kad būtų sklandžiai sujungti su standartiniais karšto lazdelės įrankiais, užtikrinant, kad rankos būtų atokiau nuo pavojingų zonų. Žemiau esančioje lentelėje iliustruoti pagrindiniai mūsų populiariausių atskiriamų jungčių serijos parametrai, išryškinančios funkcijas, kurios tiesiogiai prisideda prie lanko blykstės mažinimo.

Kaip matyti iš lentelės, mūsų gamykla teikia pirmenybę aukštiems BIL įvertinimams ir bandymo taškams visame diapazone. Apkrovos pertraukimo parinkčių įtraukimas į tam tikrus modelius suteikia lankstumo įrenginiuose, kuriuose eksploatavimo saugai reikalingas tiesioginis perjungimas. Be techninės įrangos, mūsų teikiami mokymai ir dokumentacija užtikrina, kad vartotojai suprastų įrangos ribas ir galimybes. Sumažinus poreikį dirbti šalia įtampingųjų dalių ir valdant lanko energiją, kai reikia atjungti, mūsų atskiriamos jungtys sukuria puikią apsaugą nuo lanko blykstės.

Kodėl medžiagų ir dizaino parametrai yra būtini norint užtikrinti patikimą veikimą?

Atskiriamų jungčių veikimas nėra atsitiktinis; tai kruopštaus medžiagų mokslo ir tiksliosios inžinerijos rezultatas. Pagrindinė izoliacinė medžiaga, naudojama mūsų kabelių prieduose, yra EPDM guma, pasirinkta dėl puikaus dielektrinio stiprumo, atsparumo oro sąlygoms ir lankstumo. Skirtingai nuo kietų medžiagų, EPDM leidžia jungtims sudaryti sandarų, trukdantį prigludimą prie įvorės, išskyrus orą ir drėgmę – du pagrindinius izoliacijos gedimo veiksnius. Mūsų gamykloje taikomas patentuotas maišymo procesas, kuris padidina atsparumą sekimui ir užtikrina, kad net jei paviršius bus užterštas, medžiaga nesusikarbonizuotų ir nesukurtų laidaus kelio. Tai ypač svarbu užterštoje ar pakrantės aplinkoje, kur druska ir dulkės gali suardyti mažiau medžiagų.

Tokie projektavimo parametrai kaip valkšnumo atstumas, kontaktinis slėgis ir ekranavimo tęstinumas yra griežtai apibrėžti. Pavyzdžiui, vidinė jungties geometrija turi užtikrinti, kad elektrinis laukas būtų sklandžiai graduotas nuo aukštos įtampos laidininko iki įžeminto ekrano. Tai pasiekiame naudojant įterptus pusiau laidžius sluoksnius, kurie yra suformuoti kartu su izoliacija. Ši integruota konstrukcija pašalina sąsajas, kuriose gali susidaryti tuštumos. Žemiau esančioje lentelėje aprašomi kritiniai projektavimo parametrai, kuriuos stebime gamybos metu.

Laikydamiesi griežtesnių leistinų nuokrypių ir griežtesnių bandymų ribų nei pramonės normos, mūsų gamykla tiekia jungtis, kurios veikia nuspėjamai ir veikiant įtampai. Taip pat atliekame įprastinius mėginių rentgeno patikrinimus, kad patikrintume vidinį suderinimą. Toks detalumo lygis užtikrina, kad įdiegę mūsų kabelių priedus gausite komponentą, kuris buvo patvirtintas ne tik tipo bandymais, bet ir nuoseklia gamybos kokybe. Medžiagų pasirinkimas taip pat apima laidžius komponentus: naudojame didelio laidumo vario lydinius su sidabru, kad sumažintume kaitinimą ir oksidaciją. Dėl aukščiausios kokybės medžiagų ir griežtų projektavimo parametrų derinys sukuria jungtį, kuri išlaiko savo saugos charakteristikas per visą tarnavimo laiką, net esant šiluminiams ciklams ir gedimų sąlygoms.

Kaip mūsų gamykla užtikrina pastovią kabelių priedų kokybę?

Kokybės užtikrinimas yra įtrauktas į kiekvieną „Taili Electric Co., Ltd.“ gamybos etapą. Mūsų gamykla veikia pagal sertifikuotą ISO 9001 sistemą, tačiau mes ne tik laikomės reikalavimų. Manome, kad saugumas prasideda nuo nuspėjamumo, o nuspėjamumas pasiekiamas kontroliuojant procesą. Kiekviena žaliavos partija prieš patenkant į maišymo stadiją yra išbandoma dėl tempimo stiprumo, pailgėjimo ir dielektrinių savybių. Liejimo metu tokie parametrai kaip temperatūra, slėgis ir kietėjimo laikas yra stebimi realiu laiku. Jei kuris nors parametras nukrypsta už patvirtinto lango ribų, sistema automatiškai atmeta dalį. Šis uždaro ciklo valdymas užtikrina, kad kiekviena jungtis būtų identiška paskutinei, pašalinant kintamumą, kuris gali sukelti lauko gedimus. Mūsų įsipareigojimas siekti kokybės yra tai, kodėl tiek daug komunalinių paslaugų ir rangovų pasitiki mūsų kabelių priedais savo svarbiausioje infrastruktūroje.

Be gamybos linijos, mes daug investuojame į įprastinius bandymus. Kiekviena atskiriama jungtis prieš išvežant iš gamyklos yra išbandoma 100 % dalinio iškrovimo. Tai nėra pavyzdinis testas – jis atliekamas kiekvienam atskiram įrenginiui. Taip pat patikriname ekranavimo tęstinumą ir mechaninį fiksavimo mechanizmo veikimą. Apkrovos pertraukimo variantams paimame mėginius ir atliekame visos jėgos gedimo uždarymo bandymus, kad įsitikintume, jog lanko gesinimo sistema veikia taip, kaip numatyta. Šiame sąraše apibendrinami pagrindiniai mūsų gamykloje atliekami kokybės patikrinimai:

• Priimamų medžiagų patikrinimas: EPDM ir laidininkų junginių sertifikatų patikrinimas.
• Proceso stebėjimas: realiu laiku SCADA liejimo parametrų valdymas.
• 100 % dalinio iškrovimo bandymas esant 1,5 karto didesnei fazės ir žemės įtampai.
• Rentgeno spindulių patikrinimas atsitiktinių mėginių iš kiekvienos gamybos partijos, siekiant aptikti vidines tuštumas.
• Mechaninis patvarumo bandymas: 50 poravimosi/atsijungimo ciklų nesumažėjus veikimui.
• Terminis ciklas: jungtys, veikiamos 100 karščio ciklų nuo -40°C iki +120°C.

Šis griežtas požiūris reiškia, kad kai mūsų gaminiai išvežami iš gamyklos, jie yra paruošti sunkiausioms aplinkoms. Taip pat palaikome atsekamumą: kiekviena jungtis pažymėta unikaliu partijos kodu, susiejančiu jį su gamybos įrašais. Jei kada nors iškyla klausimas, galime atsekti visą jo gamybos istoriją. Toks skaidrumo lygis didina pasitikėjimą ir užtikrina, kad sauga yra ne tik teiginys, bet ir patikrinamas faktas. Mūsų klientai žino, kad jie gauna kabelių priedus, paremtus sistema, skirta nustatyti anomalijas, kol jos nekyla problemų.

Santrauka: Atskiriamų jungčių saugos kraštas

Atskiriamos jungtys yra daug daugiau nei paprasti sujungimo įrenginiai; jie yra suprojektuoti saugos barjerai vidutinės įtampos skirstomųjų įrenginių įrenginiuose. Nuo matomų atjungimų įjungimo ir talpinių bandymo taškų įjungimo iki lankų gesinimo ir ekranavimo vientisumo išlaikymo – kiekvienas jų dizaino aspektas prisideda prie saugesnės darbo aplinkos. Taili Electric Co., Ltd., savo patirtį skyrėme šių komponentų tobulinimui, užtikrindami, kad mūsų kabelių priedai atitiktų aukščiausius patikimumo ir apsaugos standartus. Pažangių medžiagų, tikslios gamybos ir bekompromisės kokybės kontrolės derinys sukuria gaminius, kuriuos galite patikėti atlikti tada, kai tai yra svarbiausia.

Kviečiame jus patirti skirtumą, kurį suteikia tikroji inžinerija. Nesvarbu, ar atnaujinate esamą pastotę, ar kuriate naują paskirstymo tinklą, mūsų komanda yra pasirengusi jums padėti techninėmis specifikacijomis ir taikymo gairėmis.Susisiekite su Taili Electric Co., Ltd. šiandienaptarti jūsų vidutinės įtampos jungties poreikius ir sužinoti, kaip mūsų gamykla gali užtikrinti jūsų projektams reikalingą saugumą ir našumą. Leiskite padėti jums sukurti saugesnį tinklą, po vieną ryšį.

Dažnai užduodami klausimai (DUK)
