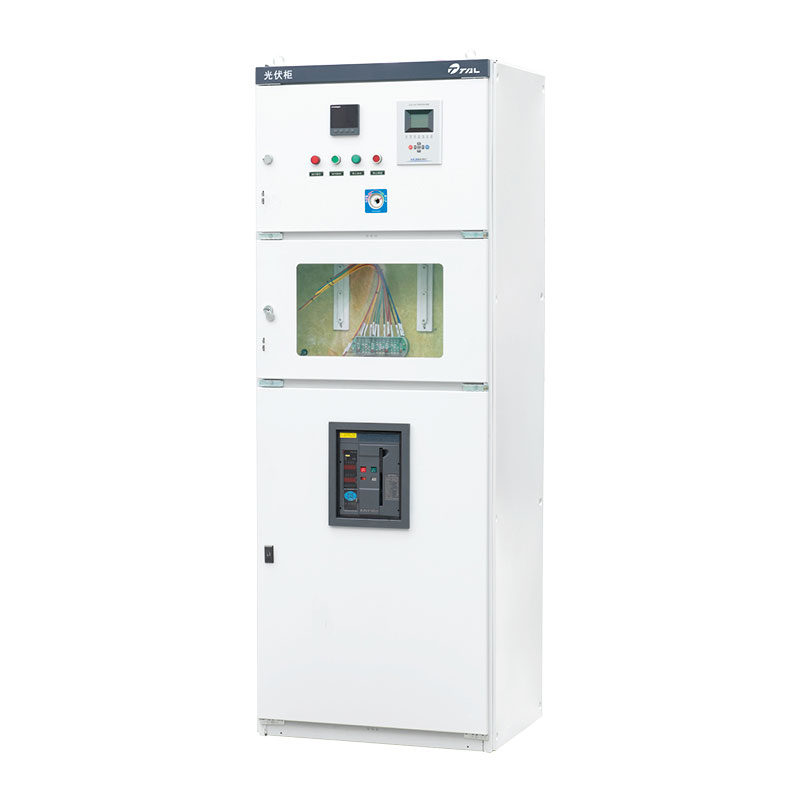

Fotovoltinė prie tinklo prijungta žemos įtampos spinta

Taili gamykloje tiekiama prie fotovoltinės tinklo prijungta žemos įtampos spinta surenka fotovoltinio keitiklio išeinančią elektros energiją ir yra atsakinga už saugų jos perdavimą į apkrovas ir elektros tinklą. Tuo pačiu metu jis turi visapusiškas apsaugos, stebėjimo ir planavimo funkcijas.

Pagrindinės funkcijos

Prie fotovoltinės tinklo prijungta žemos įtampos spinta jokiu būdu nėra paprasta „prijungimo dėžutė“. Jis atlieka šios pagrindinės funkcijos:

1. Energijos surinkimas ir paskirstymas

· Kolekcija: sujunkite kintamąją srovę iš kelių fotovoltinių keitiklių į vieną ar kelis pagrindinius grandinės, kad padidintų perdavimo efektyvumą.

· Paskirstymas: surinktą galią protingai paskirstykite vietinėms apkrovoms (savo naudotojo reikmėms) ir perkelkite likusią galią į tinklą.

2. Tinklo prijungimo taškas

· Tai teisinis taškas tarp fotovoltinės sistemos ir tinklo. Tinklo įmonės paprastai reikalauja matavimas ir stebėjimas šiuo metu, siekiant užtikrinti, kad fotovoltinė sistema nedarytų neigiamo poveikio tinklelis.

3. Visapusiškos apsaugos funkcijos

· Apsauga nuo perkrovos ir trumpojo jungimo: naudokite grandinės pertraukiklius, kad per didelė srovė nesugadintų įrangos arba sukelia gaisrus.

· Apsauga nuo atbulinės eigos srovės (jei reikia): kai energijos gamyba viršija apkrovos suvartojamos elektros energijos kiekį, neleisti, kad maitinimas būtų tiekiamas atgal į viršutinio lygio transformatorių (kai kuriais atvejais tai draudžiama).

· Apsauga nuo išsiliejimo: tai pagrindinė su tinklu sujungtos sistemos saugos funkcija. Kai tinklelis yra išjungus, būtina greitai atjungti fotovoltinę sistemą nuo tinklo, kad būtų išvengta fotovoltinės elektros energijos tiekimas į išjungimo linijas, keliantis pavojų elektros tinklų techninės priežiūros personalo saugumui. Nors pats keitiklis turi šią funkciją, skirstomoji spinta dažniausiai naudojama kaip atsarginė apsauga.

· Virš/per maža įtampa, apsauga nuo dažnio perviršio/žemo dažnio: Stebėkite tinklo parametrus. Kai aptinkama anomalija, imkitės veiksmų nedelsiant apsaugoti įrangą ir tinklą.

· Apsauga nuo viršįtampių: apsaugokite nuo viršįtampių smūgių, pvz., žaibo smūgių, nesugadinusių brangių keitiklių ir kitų įranga.

4. Stebėjimas ir matavimas

· Išmanieji skaitikliai: sumontuokite dvikrypčius skaitiklius, kad tiksliai išmatuotų fotovoltinės energijos generuojamą galią tiekiama į tinklą, o energija paimama iš tinklo. Tai yra elektros sąskaitos apmokėjimo pagrindas.

· Stebėjimo įrenginiai: stebėti tokius parametrus kaip įtampa, srovė, galia, energijos gamyba, galios koeficientas realiai laikas per srovės / įtampos transformatorius, galios matuoklius ir kt.

5. Perjungimas ir valdymas

· Pateikite atjungimo jungiklius, kontaktorius ir kt., kad būtų lengviau rankiniu arba automatiniu prijungimu ir atjungimu operacijos, palengvinančios įrangos priežiūrą ir remontą.

Pateikite šią informaciją ir mes galėsime pasiūlyti geresnes paslaugas.

Siekdami palengvinti geresnį susisiekimą ir atlikti tikslų užsakymą, pateikite mums vienos eilutės schemą jūsų fotovoltinė sistema.
